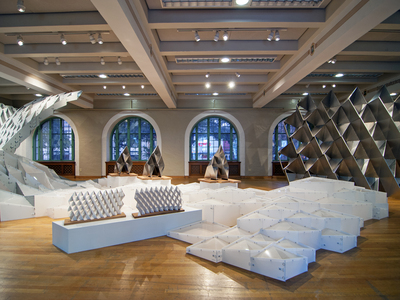

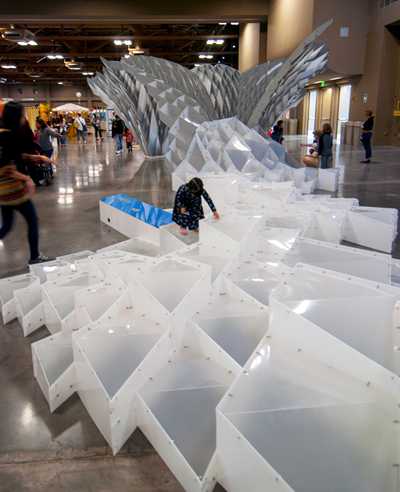

卡雷特6在一个装置和展览设计和策划科里比格(OTA)和他的学生来自得克萨斯大学奥斯汀建筑设计学院V工作室，他在2013年秋季任教。安装支持原型和得奖项目的Tex-Fab的2013年皮肤比赛。拱顶结构为3xLP提供了一个书签，这是由竞赛获奖者尼克·布鲁西亚和克里斯托弗·罗马诺设计的大型折叠式钢制外墙项目，另一种是由扎纳制作的。卡莱塔6号悬臂的两个翅膀从中央拱顶-一个完美的悬链设计使用蚱蜢插头-进入袋鼠-和第三个级联到一个区分的地面，钻石可以互换的模型库，以保存展览的内容。

这个项目开始于比格设计工作室的学生之间的竞争。简要地是设计一个结构使用聚集，编织和堆叠技术，以创造一个可以从图形到平面过渡到体积外壳的装配。学生们还被要求考虑皮肤竞赛的目标，将金属作为主要材料，数字制造作为建造方法。最后，选定了一个组合项目，并将其合并和完善为最后的项目-卡雷特6。

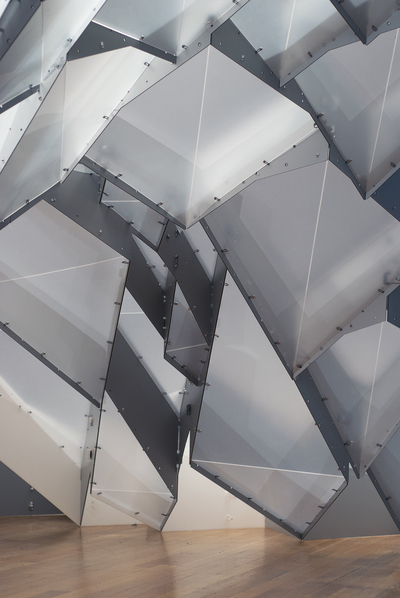

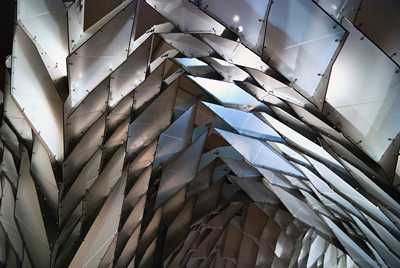

为了使从一个平面，二维地面顺利过渡到一个体积，三维拱顶，工作室使用的钻石模式，可以作为一个集料和编织肋骨系统。虽然钻石图案似乎是一系列堆叠的细胞，但结构实际上是三层重叠肋骨。从拱顶到拱顶的接缝是由大的、连续的主肋构成的，而第二肋骨则在每个缝之间跨越。三级肋骨完成网络，并包围每一个细胞，以创造一个刚性的结构。

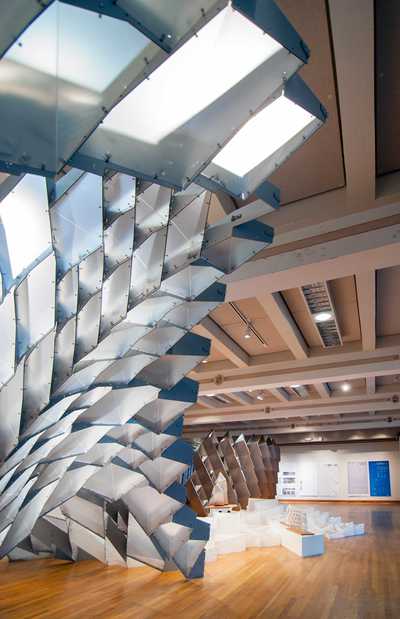

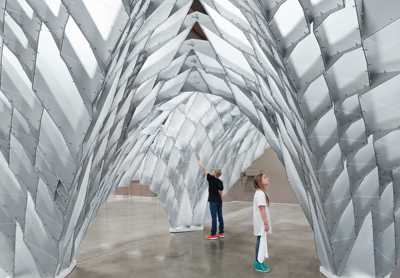

工作室的一个核心目标是将不对称引入到本来是对称的形式中。拱顶的最高点大约是11‘-0“，它的空间很小，可以让居住者直接与地面接触，这对于大多数通常是更大、更高空间的拱顶来说是一个典型的情况。卡莱塔6的设计是为了填补一个已经存在的空间，因此有必要设计一个符合现有房间的几何学，特别是在边缘，在那里，拱顶形式向墙壁的投影。

整个形状的不对称性通过在每个拱顶内的二次和第三肋的分布反馈到每个表面，影响了表面上的不对称钻石图案。相对于一些促进平滑分级模式应用的参数化项目，CARET 6的钻石图案从一个细胞到另一个细胞高度不同，与大得多的钻石相邻的金刚石形状小簇点状。

用目前的数字设计软件设计和分析对称拱顶是相对容易的，但一旦将非对称力引入到拱顶中，如果不是处于完美的平衡状态，就需要进行更复杂的分析和计算，以确保结构能够站得住脚。为了增加结构上的挑战，安装必须完全独立，没有附加到地板或周围的房间。我们的工作室与得克萨斯大学工程系的教师和学生合作，以确定每一件作品的深度和厚度，并在每个柱基设计连接细节。

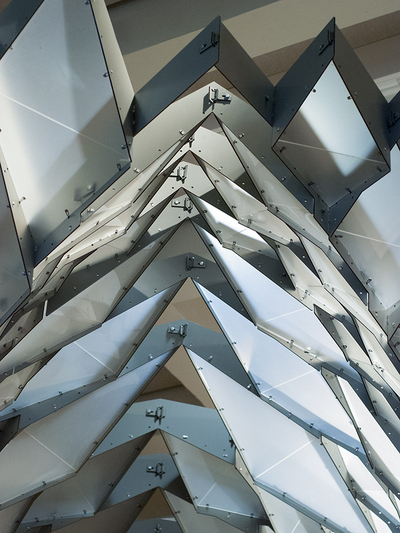

工作室很幸运地收到了Alpolic的捐赠。Alpolic是一种铝制复合材料，通常用于覆盖大型办公楼。使用机器人结构分析，我们能够建模和测试不同的Alpolic组件，以确定一个结构合理的解决方案，仍然实现了设计的审美和形式愿望。最终，我们添加了一层附加细节，其中包括数千个O形环和粘合剂环，以确保在施加横向力或意外点载荷时的稳定性(例如，有人挂在悬臂梁的边缘)，但在其静止状态下，Cret6不需要任何紧固件。

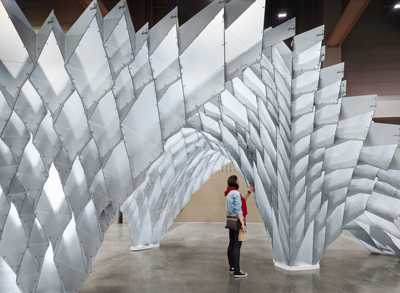

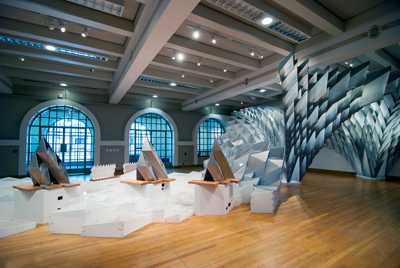

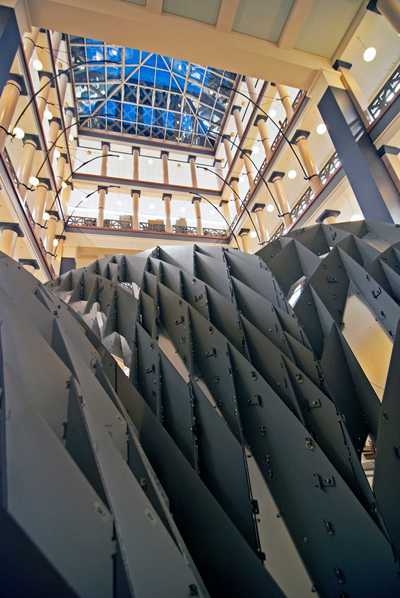

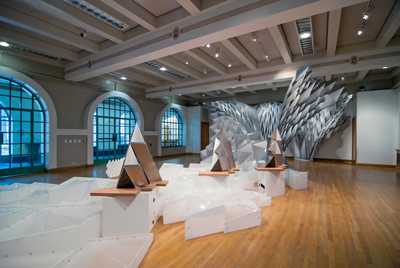

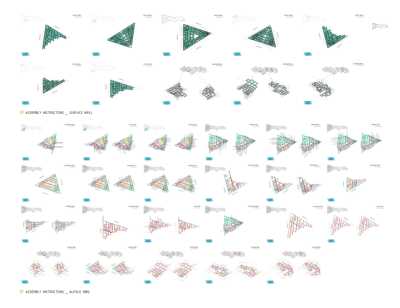

卡莱塔6的设计是容易组装，平面包装，然后重新组装在一个新的位置.最初，该项目安装在奥斯丁大学建筑学院的Mebane画廊，作为Tex-Fab 5期间的皮肤：数字装配展览的一部分。它后来被重新安装在下一阶段和叛逆工艺博览会，作为SXSW的一部分，世界上最大的电影，互动和音乐节之一。它还将在休斯敦大学的杰拉尔德·D·海因斯建筑学院的中庭展出。

地点：在得克萨斯大学奥斯汀建筑学院为Tex-Fab 5，下一阶段在SXSW，叛逆工艺博览会在SXSW，和休斯顿大学建筑学院。

设计：科里·比格(得克萨斯大学奥斯汀建筑学院校长、OTA和助理教授)和UTSOA设计工作室V

设计和制作小组：阿尔蒂·哈特、亚历山大·达拉斯、亚历克西斯·梅尔、阿尔林·凯恩、贝尔纳多·希门尼斯、布伦达·莫兰·维拉富特、克莱尔·米勒、伊丽莎白·福克斯、埃斯特拉·华雷斯、加布里埃尔·塔格利安特、凯尔西·麦卡特、凯文·基廷、莱拉·萨拉姆、迈克尔·拉马图林、纳德贾达·阿塞瓦、斯坦西·摩尔、扎卡里·沃尔特斯

材料捐赠：Alpolic材料，三菱塑料复合材料美国公司。

图片学分：见图像文件名(凯西·邓恩或科里·比格)

Firm OTA+

Type Commercial › Pop-Up Cultural › Gallery Pavilion Sculpture Educational › Other

STATUS Built

YEAR 2014

SIZE 0 sqft - 1000 sqft

BUDGET $0 - 10K
