Yorkshire Diamond Pavilion
2009-02-17 10:03
Pascal Panagiotidis提供的客人
当约克郡前锋为一个流动展馆举办国际比赛时,没人会想到结果会是一颗钻石。约克郡钻石是一个建筑师的项目,并在本次比赛的参与者之一的决赛。展馆采用钻石的原子结构,旨在代表约克郡在当地或国外举行的活动。充气管的使用是为了给约克郡钻石想要的形式,但也必要的灵活性,使它可以用于小型或大型会议。自然光和通风已经被确保,使展馆成为理想的地方,以容纳事件或发生。它的一个特点是,它可以被内翻,使它成为一个流动的音乐会场所,当夜幕降临时,外部皮肤会发出任何颜色的光,就像阳光下的钻石一样。
竞争决赛客户:约克郡前锋网站:约克郡,英国规模:400平方米球队:Aleksandra Danielak,Camilla Eduardsen,Jim Dodson,Ibrahim Elhayawan合伙人:工程师-Rambol Whitbybird膨胀物-Tectoniks
建筑师的作品

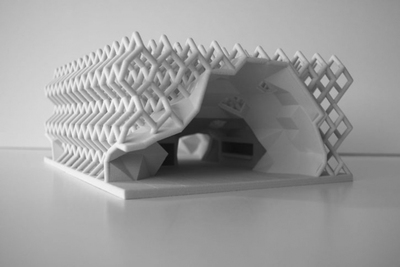

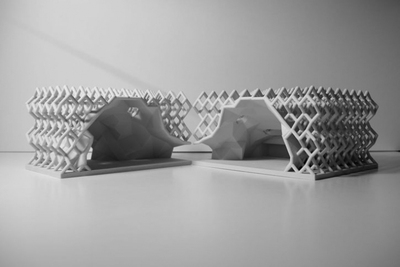

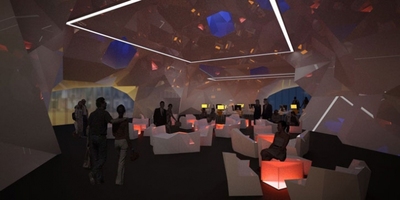

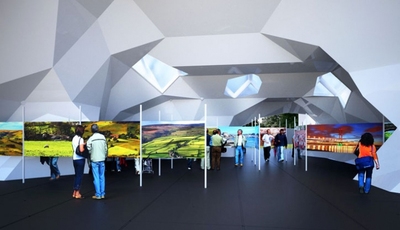

约克郡钻石馆是一个独特和标志性的场地,旨在代表约克郡前进在约克郡和亨伯或更远的海外活动。这个项目本身就是一个吸引人的地方,它的外表引人注目,以钻石原子结构的充气管的形式排列。20x26x10米的钻石网格体积被开采出来,形成了一个洞穴般的内部空间,让人想起约克郡的煤矿。光线和空气竖井穿透了提供自然光和通风的结构。晚上,半透明的竖井和外皮在各种颜色和方向上发出光,就像一颗钻石在阳光下闪烁。对灵活性的关注使展馆具有多种配置,使其能够用于从小型聚会到大型会议或公开演讲的各种场合。当安装在封闭的公共广场上时,巨大的内部空间会令人惊讶和愉悦。展馆也可以“内翻”,打开一个大的覆盖区域,开放室外空间,为音乐会或大屏幕活动创造最终的移动场地。创新的可持续的功能,可以产生能源在运输和安装,连同轻量级的可回收材料将显示约克郡前锋致力于环境,无论展馆在哪里。创新的新用途,现有的已证实的技术,使这个展馆的设计有可能生产和运作一个合理的价格。
可持续充气结构

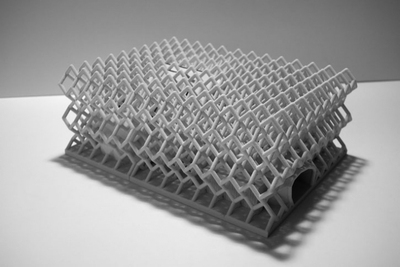

它的充气结构皮肤,约克郡钻石是尽可能轻,以减少旅行重量和包装量,这反过来减少碳足迹运输的展馆。该项目还具有自然光、自然通风和可回收材料的创新用途。展馆采用了经过试验和测试的充气技术,包括压力管,以一种新的、令人惊叹的方式。钻石格子结构创造了一个稳定的三维上层建筑包围工程。这增加了一系列圆顶形状的稳定性,这些圆顶形状是一个三角形的管道网络,两边都有双层充气垫,以提供平面内的刚度。外垫的体积是半透明的,赋予体积视觉深度,内层是一个白色的黑色织物,允许内部空间在白天变暗。2米x2m结构地板网格与可调整的腿提供了一个稳定的基础项目。这是加权与两个运输集装箱项目运输,并增加了充水重量,以限制需要运输重型压载或地基。结构草图显示在右边。这些管子是由计算机控制的数控机床精确切割,即使在这里所示的复杂几何上,充气时也能给出不起皱的形状。一个受控制风扇的加压系统放置在一个集装箱的减音舱中,为结构提供稳定的气压。整个结构可以在1小时内充气。一旦充气,气密管只需要偶尔的校正通货膨胀,使用很少的电力和排放很少的声音。最后的产品外观和感觉都很牢固。从一个完全规模的模拟一个类似的充气结构充气垫的图像如下所示。结构充气皮被指定为阻燃剂,聚氯乙烯涂层,紫外线稳定,高韧性,机织聚酯基布(法拉利前置402或类似)。充气皮肤是100%可回收利用纺织品循环工艺。由于风扇对压力的不断监测,即使被刺穿或破坏,结构仍将保持站立状态。在工厂里可以对皮肤进行小修,也可以在工厂里无缝地修理或更换更大的部分。为评估环境影响,应从“绿色材料规范指南”中选择用于地板系统、家具和展板的二次材料。
便携式发电
我们项目的能源目标是在当地产生足够的电力,以便能够在到达新地点时使结构充气,保持气压,并在夜间为一般的工作照明和外部效果照明提供动力。这也将使得在远离网格的站点上安装和使用基本结构成为可能。将两种不同形式的可再生能源包括在内,使系统具有多样性和冗余性。它还将这一装置变成了可再生能源技术的移动示范。跟踪产生多少能量的信息可以作为内部显示的一部分。太阳能电池板将安装在两个经改装的20英尺集装箱的顶部,用于运输该结构。安装在容器中的电池架存储用于使用的能量。这样,项目就可以在安装之间的中转期间收费,以便随时可供部署。小型风力涡轮机(安静革命或类似的)将安装在一个容器后,结构完全充气。这将增加电池的额外能量,并能在夜间或阴天提供能量。压缩空气是储存能量的另一种方式,也应该在下一阶段进行研究。以目前的技术不可能产生所有必要的权力,所有可能的功能展馆。高能量需求的功能,如网吧、电影放映或音乐会,将需要一个替代电源。在可能的情况下,应从无害环境的来源获得额外的电力。
当约克郡前锋为一个流动展馆举办国际比赛时,没人会想到结果会是一颗钻石。约克郡钻石是各种建筑师的项目,并在本次比赛的参与者之一的决赛。
