The Fantoni Plaxil 8 Manufacturing Building Studio Valle Architetti Associati

2018-10-06 02:00
 © Neva Gasparo
c.Neva Gasparo
架构师提供的文本描述。在意大利北部的奥索波(Udine)的Fantoni校区增加了一座新的建筑,这是由Valle Architetti Associati工作室设计的制造大楼“plxil 8”,由Pietro Valle和建筑师Roland Henning、工程师Mario Gallinaro和制造商Dieffenbach共同设计。
Text description provided by the architects. A new building is  added  to  the  Fantoni  Campus  in  Osoppo  (Udine),  in  Northern  Italy.  It’s  the  manufacturing  building  “Plaxil  8”  by  Studio  Valle  Architetti  Associati,  designed  by  Pietro  Valle  together  with  architect  Roland  Henning,  engineer  Mario  Gallinaro  and  manufacturer  Dieffenbacher.
Text description provided by the architects. A new building is  added  to  the  Fantoni  Campus  in  Osoppo  (Udine),  in  Northern  Italy.  It’s  the  manufacturing  building  “Plaxil  8”  by  Studio  Valle  Architetti  Associati,  designed  by  Pietro  Valle  together  with  architect  Roland  Henning,  engineer  Mario  Gallinaro  and  manufacturer  Dieffenbacher.
 © Adriano Ferrara
阿德里亚诺·费拉拉
这座长300米、高48米的建筑与周围的工业和自然景观对话。它将自己定位为一座新的“大教堂”,征服了包括吉诺·瓦勒(Gino Valle)设计的许多建筑在内的建筑群中的一个角色。在里面,它容纳了一条全新的中密度纤维板自动化生产线,这是欧洲最大的媒体,也是世界上第二大媒体。这座最新的建筑在意大利工业建筑史上非常适合,并保持了1972年瓦莱·阿奇蒂事务所(Studio Valle Architetti Associati)与Fantoni公司之间的合作。

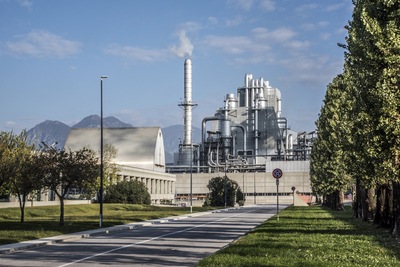

The  300-meter  long,  48-meter  tall  structure  dialogues  with  the  industrial  and  natural  landscapes  all around.  It  positions  itself  as  a  new  “cathedral”,  conquering  a  role  within  the  complex  that  includes  many  buildings  designed  by  Gino  Valle.  Inside,  it  accommodates  a  new  totally  automated  production line  for  MDF  fiberboards,  the  largest  press  in  Europe  and  the  second  largest  in  the  world.  This  latest  building  fits  well  in  the  history  of  Italian  industrial  architecture  and  keeps  up  the  collaboration,  started  in  1972,  between  Studio  Valle  Architetti  Associati  and  the  Fantoni  company.
The  300-meter  long,  48-meter  tall  structure  dialogues  with  the  industrial  and  natural  landscapes  all around.  It  positions  itself  as  a  new  “cathedral”,  conquering  a  role  within  the  complex  that  includes  many  buildings  designed  by  Gino  Valle.  Inside,  it  accommodates  a  new  totally  automated  production line  for  MDF  fiberboards,  the  largest  press  in  Europe  and  the  second  largest  in  the  world.  This  latest  building  fits  well  in  the  history  of  Italian  industrial  architecture  and  keeps  up  the  collaboration,  started  in  1972,  between  Studio  Valle  Architetti  Associati  and  the  Fantoni  company.
 © Neva Gasparo
c.Neva Gasparo
Fantoni Arredamenti的生产设施位于奥索波镇附近的Rivoli工业区,位于Udine以北Tagliamento河谷出口的冲积平原。从设施中心(1972-73年)到最后的工厂(2001年),所有的建筑都是由吉诺·瓦莱(Gino Valle)设计的。他们证明了他与马可·范托尼公司(MarcoFantoni)总裁的持续合作,他们是一个长期无缝增长的项目的一个例外例子,其特点是不断对工业建筑进行实验。

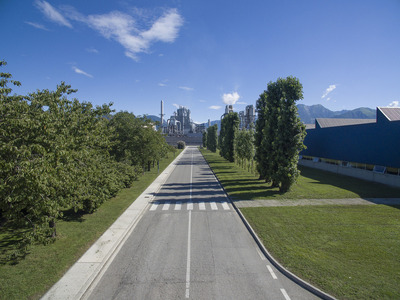

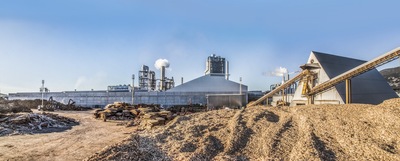

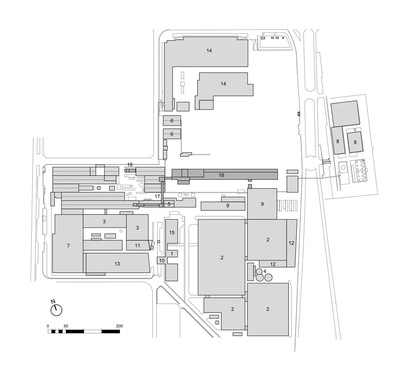

The production facilities of Fantoni Arredamenti are located in the Rivoli industrial area near the town of Osoppo, in the alluvial plain at the outlet of the Tagliamento river valley, north of Udine. All the buildings, from the facilities center (1972-73) to the last factories (2001) were designed by Gino Valle. They testify his continuous collaboration with the president of the company Marco Fantoni and they constitute an exceptional example of seamless growth for a project over time, marked by constant experimentation on industrial architecture.
The production facilities of Fantoni Arredamenti are located in the Rivoli industrial area near the town of Osoppo, in the alluvial plain at the outlet of the Tagliamento river valley, north of Udine. All the buildings, from the facilities center (1972-73) to the last factories (2001) were designed by Gino Valle. They testify his continuous collaboration with the president of the company Marco Fantoni and they constitute an exceptional example of seamless growth for a project over time, marked by constant experimentation on industrial architecture.

这里,在Fantoni校区的中心,Placil8最近被架设,用新的技术先进的设备取代过时的工厂生产MDF(中密度纤维板)。根据公司副总裁PaoloFantoni的说法,80万欧元的投资代表了过去几年在木材家具行业最显著的投资之一。
Here,  in  the  heart  of  the  Fantoni  Campus,  Plaxil  8  was  recently  erected,  substituting  obsolete  plants  with  new  technologically  state-of-the-art  equipment  to  produce  MDF  (Medium  Density  Fiberboard)..  An  80-million  euro  investment  that,  according  to  the  company’s  vice-president  Paolo  Fantoni,  represents  one  of  the  most  remarkable  investments  in  the  last  few  years  in  the  wood  furniture  sector.
Here,  in  the  heart  of  the  Fantoni  Campus,  Plaxil  8  was  recently  erected,  substituting  obsolete  plants  with  new  technologically  state-of-the-art  equipment  to  produce  MDF  (Medium  Density  Fiberboard)..  An  80-million  euro  investment  that,  according  to  the  company’s  vice-president  Paolo  Fantoni,  represents  one  of  the  most  remarkable  investments  in  the  last  few  years  in  the  wood  furniture  sector.
 © Neva Gasparo
c.Neva Gasparo
帕罗西汀8是一座宏伟的工业建筑,面积约为8,500平方米。该生产线由纤维分选和垫形成部分、连续热压部分、卸载和堆叠部分以及到现有存储装置的传送带组成。该建筑物的最高部分达到50米以上,而较低的线性部分为14,50米高。建筑结构本身支撑外壳和内部机器。

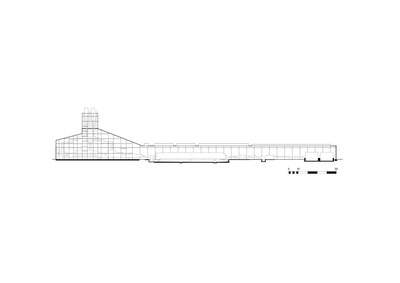

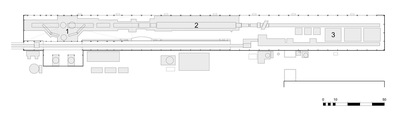

Plaxil  8  is  a  majestic  industrial  building  encompassing  a  surface  area  of  about  8,500  square  meters.  The  line  consists  of  a  fiber  sorting  and  mat  formation  section,  a  continuous  hot  press  section,  an  unloading  and  stacking  section  and  conveyor  belts  to  the  existing  storages.  The  tallest  part  of  the  building  reaches  over  50  meters,  while  the  lower  more  linear  portion  is  14,50  meter  high.  The  building  structure  itself  supports  both  the  envelope  and  the  machinery  inside.
Plaxil  8  is  a  majestic  industrial  building  encompassing  a  surface  area  of  about  8,500  square  meters.  The  line  consists  of  a  fiber  sorting  and  mat  formation  section,  a  continuous  hot  press  section,  an  unloading  and  stacking  section  and  conveyor  belts  to  the  existing  storages.  The  tallest  part  of  the  building  reaches  over  50  meters,  while  the  lower  more  linear  portion  is  14,50  meter  high.  The  building  structure  itself  supports  both  the  envelope  and  the  machinery  inside.
 © Neva Gasparo
c.Neva Gasparo
它的28米宽、单跨线性结构由构架支撑。位于西侧的内部混凝土建筑房屋设施和大型金属框架,用于支撑不同水平的垫子形成设备。在长边上,两个增压室从外部吸入空气以产生自然对流冷却回路,去除机器产生的热量并将其作为热空气排放到位于14.50m高线性部分的屋顶的脊上的通风口。

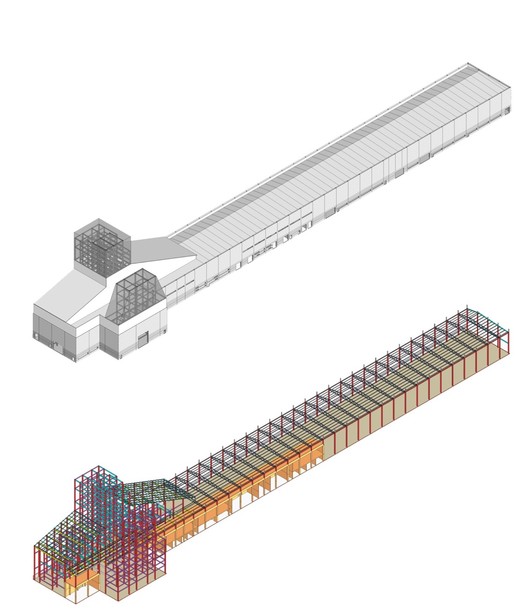

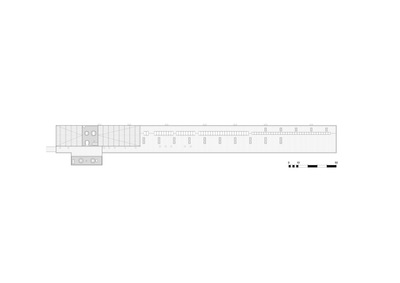

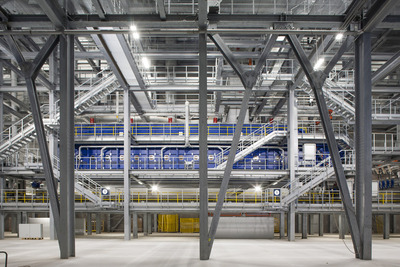

Its  28-meter  wide,  single  span  linear  structure  is  supported  by  trusses.  An  inner  concrete  building  houses  facilities  and  a  large  metal  frame  supporting  the  various  levels  of  the  mat  formation  plant  on  the  west  side.  On  the  long  sides,  two  plenums  intake  air  from  the  outside  to  create  a  natural  convection  cooling  circuit,  removing  the  heat  generated  by  the  machines  and  exhausting  it  as  hot  air  to  a  vent  located  on  the  ridge  of  the  roof  of  the  14.50  m  high  linear  section.
Its  28-meter  wide,  single  span  linear  structure  is  supported  by  trusses.  An  inner  concrete  building  houses  facilities  and  a  large  metal  frame  supporting  the  various  levels  of  the  mat  formation  plant  on  the  west  side.  On  the  long  sides,  two  plenums  intake  air  from  the  outside  to  create  a  natural  convection  cooling  circuit,  removing  the  heat  generated  by  the  machines  and  exhausting  it  as  hot  air  to  a  vent  located  on  the  ridge  of  the  roof  of  the  14.50  m  high  linear  section.

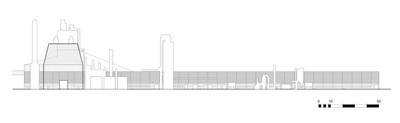

 South elevation


同样的结构支持建筑和机械。设计的挑战是指定一个由厂房和建筑共同分担的承重框架,并有重叠的安装时间。建筑的设计过程必须采取灵活、逐步的方法,并由机器的逐步发展和尺寸调整为主导。最后的决定是,不要将个别建筑的形状与机械进行对比,而是要确保建筑物作为机械的背景,创造几个深度。

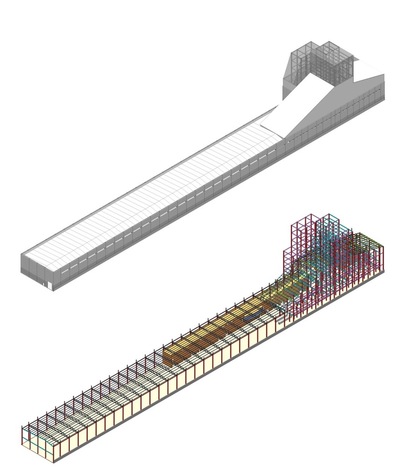

The  same  structure  supports  both  the  building  and  the  machinery.  The  challenge  of  the  design  was  in  specifying  a  load-bearing  frame  shared  by  both  the  plant  and  the  architecture  with  overlapping  erection  times.  The  design  process  of  the  building  had  to  take  a  flexible,  step-by-step  approach,  and be  led  by  the  gradual  development  and  sizing  of  the  machine,  which  had  never  been  built  before.  The  final  decision  was  that  of  not  contrasting  individual  building  shapes  against  the  machinery,  but  rather  to  ensure  that  the  building  would  act  as  a  backdrop  to  the  machinery,  creating  several  levels  of  depth.
The  same  structure  supports  both  the  building  and  the  machinery.  The  challenge  of  the  design  was  in  specifying  a  load-bearing  frame  shared  by  both  the  plant  and  the  architecture  with  overlapping  erection  times.  The  design  process  of  the  building  had  to  take  a  flexible,  step-by-step  approach,  and be  led  by  the  gradual  development  and  sizing  of  the  machine,  which  had  never  been  built  before.  The  final  decision  was  that  of  not  contrasting  individual  building  shapes  against  the  machinery,  but  rather  to  ensure  that  the  building  would  act  as  a  backdrop  to  the  machinery,  creating  several  levels  of  depth.
 © Neva Gasparo
c.Neva Gasparo

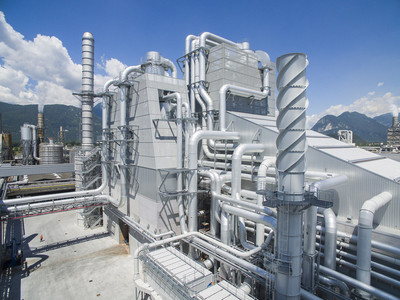

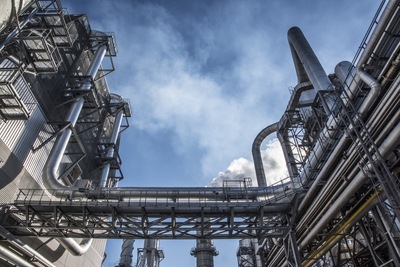

建筑物的整个下部用铸造到波纹金属板上的预制混凝土板进行包覆,以产生连续的凝固纹理。屋顶的倾斜部分也由反射金属板覆盖,以保持大对角“填角”,以保持建筑物相对天空的轮廓。垫形成设备的堆和旋风器被封闭并部分地由膨胀金属网结构隐藏。

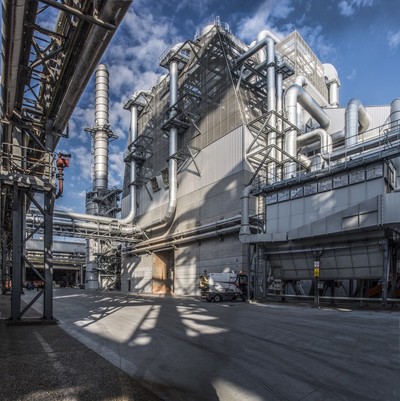

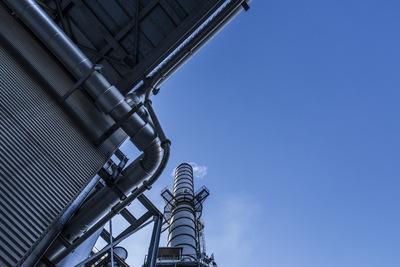

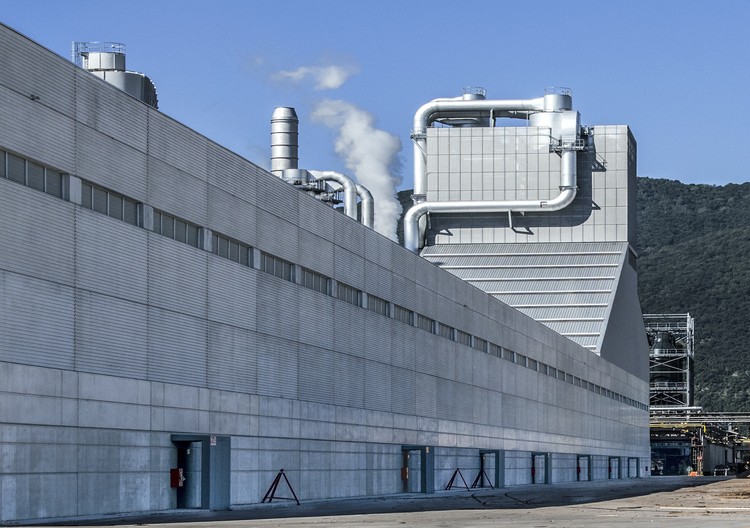

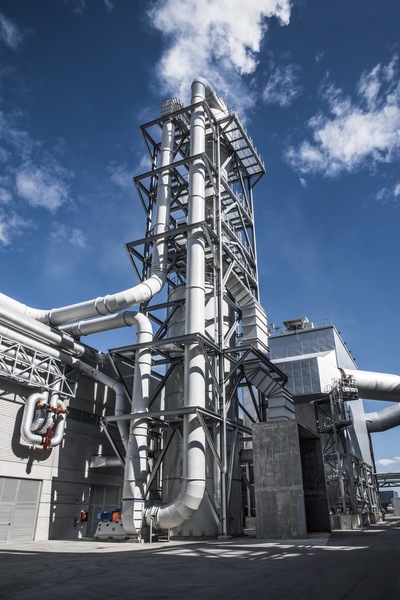

The  entire  lower  section  of  the  building  is  clad  using  prefab  concrete  panels  cast  onto  corrugated  sheet  metal  forms,  to  create  a  continuous  fretted  texture.  The  sloped  section  of  the  roof  is  also  covered  by  reflective  metal  panels,  ribbed  vertically  to  retain  the  large  diagonal  “fillet”  that  characterises  the  silhouette  of  the  building  against  the  sky.  The  stacks  and  the  cyclones  of  the  mat  formation  plant  are  enclosed  instead  and  partially  hidden  by  an  expanded  metal  mesh  structure.
The  entire  lower  section  of  the  building  is  clad  using  prefab  concrete  panels  cast  onto  corrugated  sheet  metal  forms,  to  create  a  continuous  fretted  texture.  The  sloped  section  of  the  roof  is  also  covered  by  reflective  metal  panels,  ribbed  vertically  to  retain  the  large  diagonal  “fillet”  that  characterises  the  silhouette  of  the  building  against  the  sky.  The  stacks  and  the  cyclones  of  the  mat  formation  plant  are  enclosed  instead  and  partially  hidden  by  an  expanded  metal  mesh  structure.
 © Neva Gasparo
c.Neva Gasparo
现有的建筑与新的建筑和线条展开对话,在校园内创造出一条和谐的天际线,这是一个由多种元素和场景组成的背景。通过这样做,柏拉图8超越了以往的多个离散信封的概念,并暗示了一个由一系列表面构成的建筑话语。延伸到多个建筑物,通过封面的纹理和屏幕的视觉透明度瞥见。

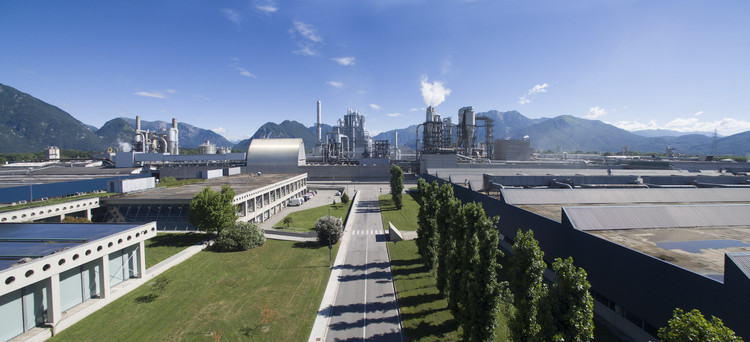

The  existing  structures  enter  into  a  dialogue  with  the  new  stacks  and  lines,  and  create  a  congruent  skyline  within  the  campus,  a  backdrop  with  multiple  elements  and  scenes.  By  doing  so,  Plaxil  8  more  than  exceeds  the  previous  idea  of  multiple  discrete  envelopes,  and  suggests  an  architectural  discourse  made  of  a  succession  of  surfaces,  extending  past  multiple  buildings  and  glimpsed  through  the  textures  of  the  covers  and  the  visual  transparency  of  the  screens.
The  existing  structures  enter  into  a  dialogue  with  the  new  stacks  and  lines,  and  create  a  congruent  skyline  within  the  campus,  a  backdrop  with  multiple  elements  and  scenes.  By  doing  so,  Plaxil  8  more  than  exceeds  the  previous  idea  of  multiple  discrete  envelopes,  and  suggests  an  architectural  discourse  made  of  a  succession  of  surfaces,  extending  past  multiple  buildings  and  glimpsed  through  the  textures  of  the  covers  and  the  visual  transparency  of  the  screens.
 © Adriano Ferrara
阿德里亚诺·费拉拉
有了这座新建筑,加上最近公司餐厅的修复和扩建,这家餐厅也是由Pietro Valle设计的,瓦莱工作室在尝试工业建筑和创造与不断变化的工业景观互动的传统继续存在。范托尼校园不断变化的变化也在继续。瓦莱工作室和范托尼工作室之间的关系建立在与时间的开放和创造性的对话之上,这种对话接受意想不到的事物,并根据变化进行调整。将两者集成到一个持续的计划过程中,而不是基于预先确定的计划,而是基于关于转换过程的非常精确的想法。
With  this  new  building  and  with  the  recent  restoration  and  extension  of  the  company  restaurant,  also  designed  by  Pietro  Valle,  the  tradition  of  Studio  Valle  in  experimenting  with  industrial  buildings  and  creating  interplays  with  the  continuously  evolving  industrial  landscape  of  the  location  continues.  And  the  ever-changing  mutation  of  the  Fantoni  Campus  also  goes  on.  The  relationship  between  Studio  Valle  and  Fantoni  is  founded  upon  an  open  and  creative  dialogue  with  time,  a  dialogue  which  accepts  the  unexpected  and  adjusts  to  change,  integrating  both  into  a  continuous  planning  process  based  not  on  pre-fixed  plans  but  rather  on  very  precise  ideas  regarding  the  transformation  process.
With  this  new  building  and  with  the  recent  restoration  and  extension  of  the  company  restaurant,  also  designed  by  Pietro  Valle,  the  tradition  of  Studio  Valle  in  experimenting  with  industrial  buildings  and  creating  interplays  with  the  continuously  evolving  industrial  landscape  of  the  location  continues.  And  the  ever-changing  mutation  of  the  Fantoni  Campus  also  goes  on.  The  relationship  between  Studio  Valle  and  Fantoni  is  founded  upon  an  open  and  creative  dialogue  with  time,  a  dialogue  which  accepts  the  unexpected  and  adjusts  to  change,  integrating  both  into  a  continuous  planning  process  based  not  on  pre-fixed  plans  but  rather  on  very  precise  ideas  regarding  the  transformation  process.




























Architects Studio Valle Architetti Associati
Location Osoppo UD, Italy
Lead Architects Pietro Valle with Roland Henning, Marco Carnelutti, Luisa Foretich, Stefano Bind
Area 8500.0 m2
Project Year 2017
Photographs Adriano Ferrara, Neva Gasparo
Category Industrial Architecture
Manufacturers Loading...
